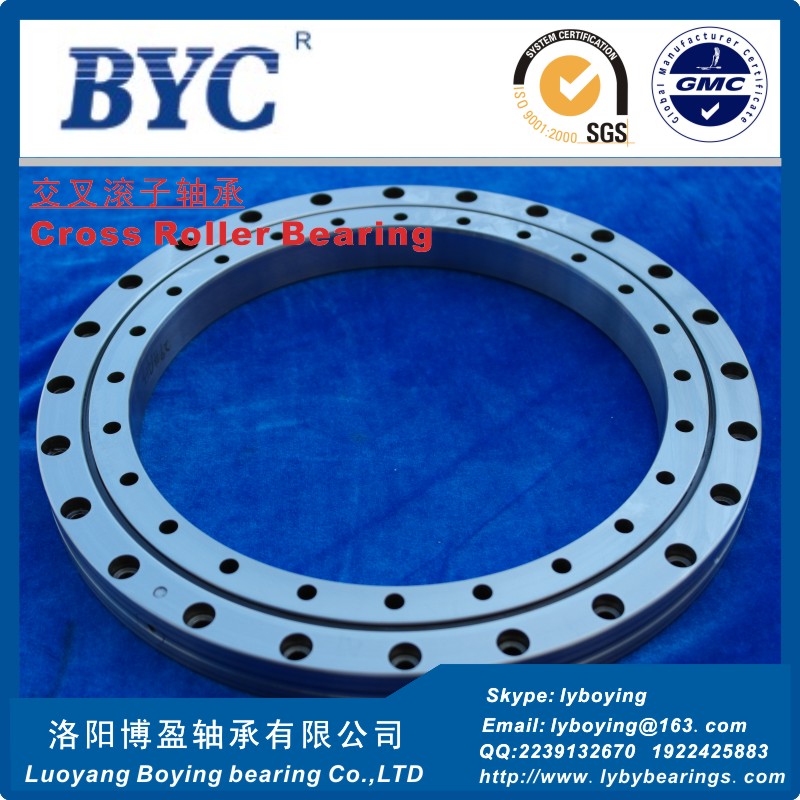

XSU140544(474x614x56mm)工业机器人用交叉滚子转盘轴承
作者：工业机器人轴承 发布时间：2016-05-19 浏览次数：9947
| XSU140544(474x614x56mm)工业机器人用交叉滚子转盘轴承 | |||||||||||||
| 一、工业机器人用交叉滚子转盘轴承参数 | |||||||||||||
| 品牌- | BYC博盈轴承 | ||||||||||||
| 型号- | XSU140544 | ||||||||||||
| 内径(mm)- | 474 | ||||||||||||
| 外径(mm)- | 614 | ||||||||||||
| 宽度(mm)- | 56 | ||||||||||||
| 重量(Kg)- | 170 | ||||||||||||
| 材料- | GCR15/GCR15SiMn | ||||||||||||
| 精度等级- | P5/P4/P2 | ||||||||||||
| 润滑类型- | 脂润滑 | ||||||||||||
| 旋转部分- | 内圈外圈旋转 | ||||||||||||
| 承载方向- | 轴向径向多向承载 | ||||||||||||
| 轴承结构- | 内外圈一体式 | ||||||||||||
| 二、XSU140544详细参数表 | |||||||||||||
 | |||||||||||||
| 型号 | 主要尺寸 | 外圈安装孔 | 内圈安装孔 | 基本额定载荷 （轴向） | 基本额定载荷 （径向） | 重量 Kg | |||||||
| 内径 d(mm) | 外径 D(mm) | 滚子节 圆直径 dp (mm) | 厚度 B(mm) | 中心距 φLa | 数量 na | 中心距 φLi | 数量 ni | Ca KN | Coa KN | Cr KN | Cor KN | ||
| XSU140544 | 474 | 614 | 544 | 56 | 590 | 32 | 498 | 32 | 270 | 680 | 170 | 330 | 38 |

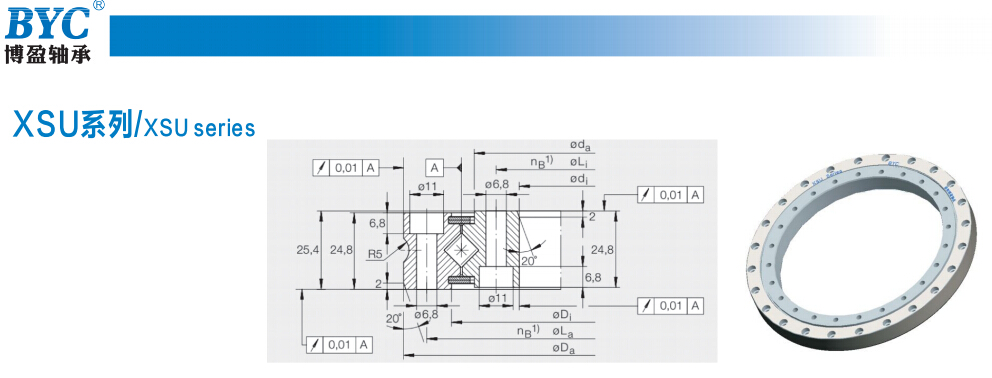

| 三、XSU型工业机器人用交叉滚子转盘轴承详细介绍 | |||||||||||||
| 产品特点 | BYC交叉滚子轴承是两列圆柱滚子在呈90度的V形滚道上通过尼龙隔离块被相互垂直交叉排列，所以交叉滚子轴承可承受径向负荷、轴向负荷及力矩负荷等多方向的负荷。内外圈的尺寸被小型化，极薄形式更是接近于极限的小型尺寸，并且具有高刚性，BYC博盈交叉滚子轴承精度可达到P2级。因此适合于工业机器人的关节旋转部、机械加工中心的旋转台、精密旋转工作台、医疗机器、计算器、IC制造装置等设备。 | ||||||||||||
| 系列简介 | XSU型（内、外环一体型）此系列型号由于已进行了安装孔的加工，就不需要固定法兰和支撑座。另外，由于采用带座的的一体化内外环结构，安装对性能几乎没有影响，因此能够获得稳定的旋转精度和扭矩。能用于外环和内环旋转。 | ||||||||||||
| 系列型号 | XSU080168,XSU080188,XSU080218,XSU080258,XSU080318,XSU080398,XSU140414,XSU140544,XSU140644,XSU140744,XSU140844,XSU140944 | ||||||||||||
| 应用领域 | 医疗器械-数控转台-机械手臂-精密回转台-检测仪器-精密设备 | ||||||||||||
| 四、XSU型工业机器人用交叉滚子转盘轴承安装调试 | |||||||||||||
| 点击查看交叉滚子轴承的安装方法 | |||||||||||||
