BYC交叉滚子轴承摩擦系数及旋转扭矩计算

作者: 发布时间:2016-12-22 浏览次数:3337
打印 收藏 关闭
字体【
视力保护色

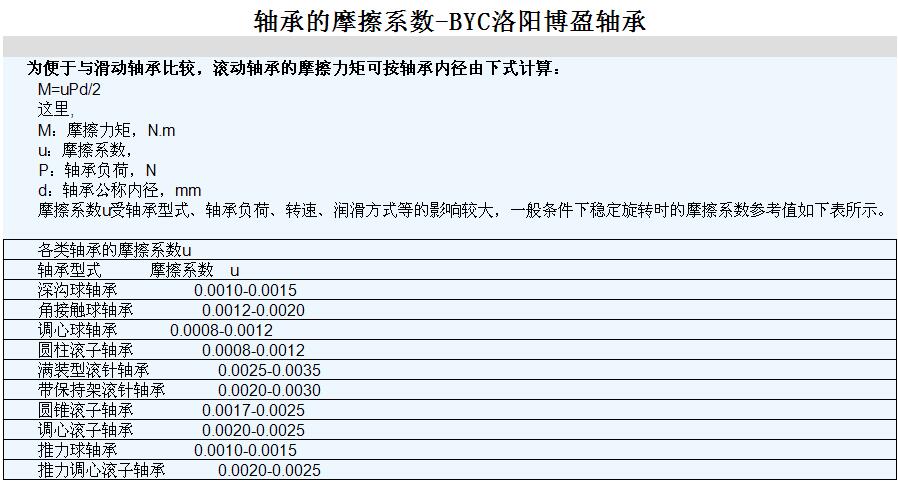

    交叉滚子轴承应用于高精度转台以及机器人手臂关节等场合,由于轴承采用负间隙设计,因此,交叉滚子轴承具有比较高的摩擦系数,因此机械设计时需要对轴承的启动力矩进行提前计算,以保证轴承驱动装置的正确选配,保障设计正常,以下为轴承摩擦力矩的计算方式:

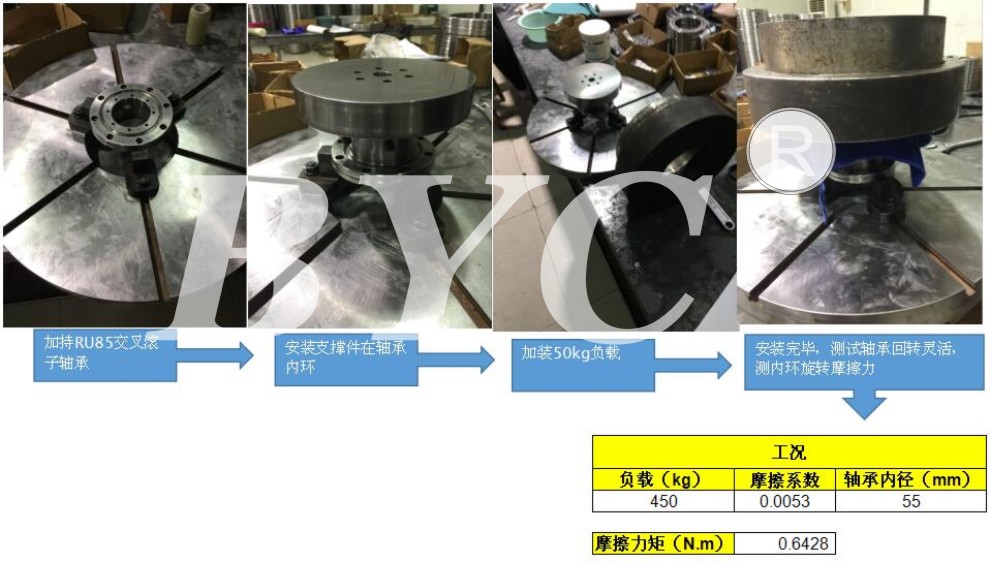

    按照以上公式,我们实际模拟量测了RU85型交叉滚子轴承在50kg载荷下的启动摩擦力矩,由于我们的轴承滚道全淬火处理,硬度达62HRC以上,轴承不存在形变等影响,实测摩擦力矩不到1NM,这和轴承滚道表面超精处理关系密切,我们轴承的质量达到THK同型轴承摩擦力矩要求,实际推算摩擦系数仅0.0053,虽然高于其他通用轴承,但是基本达到机器人及数控转台的设计需求。考虑实际装机内外径配合对轴承本身的影响,实际轴承启动力矩在5NM以内。

交叉滚子轴承摩擦系数计算方式-BYC

     洛阳博盈轴承专注于高精度交叉滚子轴承的研发生产,如需要详细轴承设计资料,欢迎咨询0379-60855788。
