BYC博盈轴承现阶段着重生产高精度谐波减速机轴承

作者:交叉滚子轴承 发布时间:2016-07-01 浏览次数:2232
打印 收藏 关闭
字体【
视力保护色

BYC博盈轴承现阶段着重生产高精度谐波减速机轴承

 BYC博盈轴承现阶段工作重心-工业机器人SHF/SHG型谐波减速机配套轴承

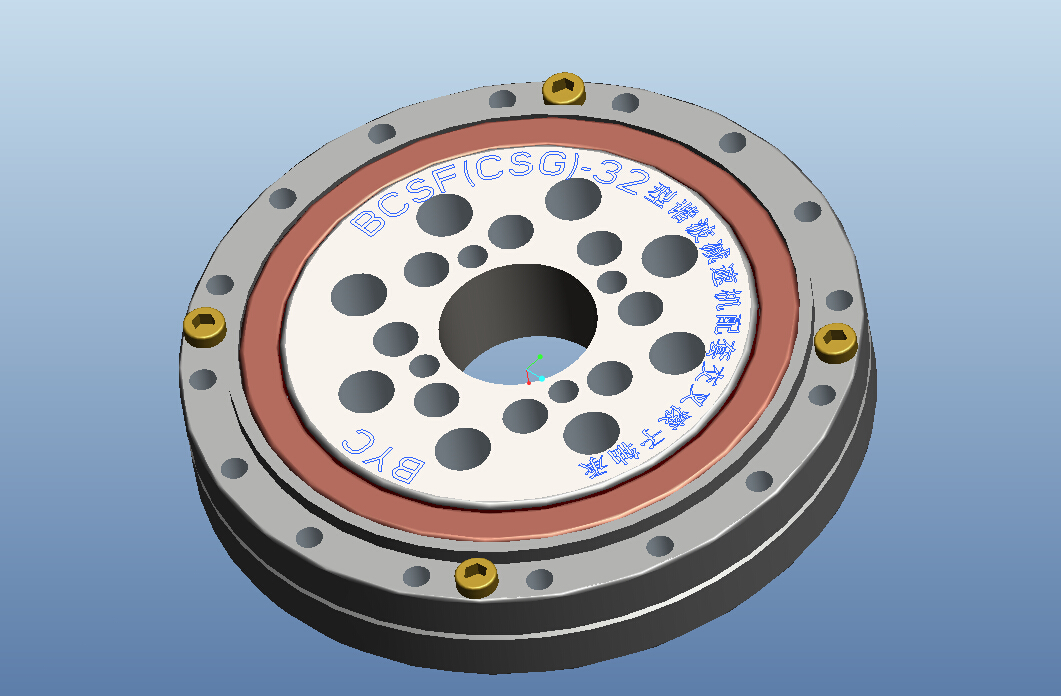

交叉滚子轴承

SHF/SHG型谐波减速机配套交叉滚子轴承-BSHF/BSHG系列

BSHF/BSHG14/17/20/25/32/40/50交叉滚子轴承-工业机器人SHF/SHG型谐波减速机配套专用


     谐波减速机配套交叉滚子轴承,根据其使用场合分为外圈分体、内圈整体(BCSF/BCSG系列)和外圈和内圈整体(BSHF/BSHG系列)两大类。滚动体为圆柱滚子,分布于互成90°垂直排列在V型滚道中。这种结构使得单个轴承就可以同时承受轴向载荷、径向载荷和倾覆力矩等各个方向的载荷,轴承具有很高的刚度、旋转精度以及复合承载能力;该类轴承外形紧凑,轴承自带有安装孔,便于客户直接安装,适合于各种不同类型的谐波减速机。

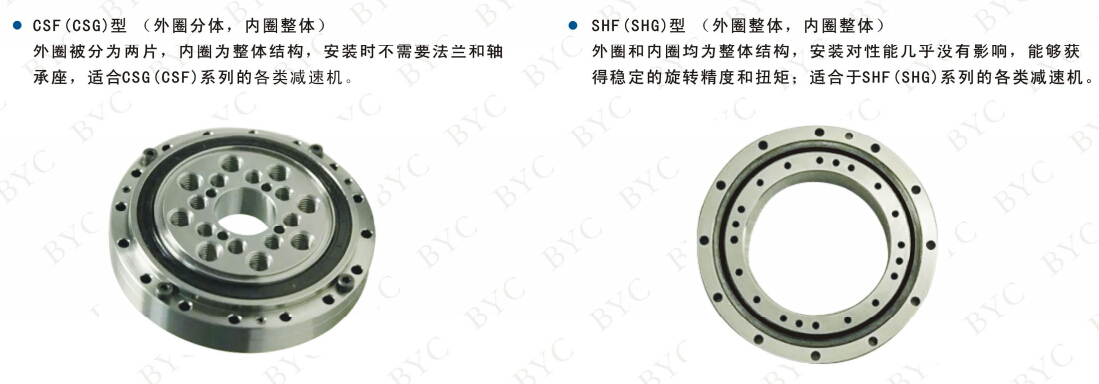

谐波减速机配套交叉滚子轴承

      SHF/SHG型谐波减速机配套交叉滚子轴承-BSHF/BSHG系列(外圈分体,内圈整体)
      该型轴承外圈被分为分体结构,内圈为整体结构,安装时不需要法兰和轴承座,适合CSF/CSG系列的谐波减速机。
      三维模型下载请点击:BSHF/BSHG系列

 BSHF/BSHG系列型号 (尺寸-内径x外径x厚度mm):

BSHF-14/BSHG-14   尺寸-35.6x70x15.1mm

BSHF-17/BSHG-17   尺寸-44.1x80x17mm

BSHF-20/BSHG-20   尺寸-51.3x90x18.5mm

BSHF-25/BSHG-25   尺寸-64.2x110x20.7mm

BSHF-32/BSHG-32   尺寸-84x142x24.4mm

BSHF-40/BSHG-40   尺寸-106x170x30mm

BSHF-50/BSHG-50   尺寸-129x214x36mm

谐波减速机轴承

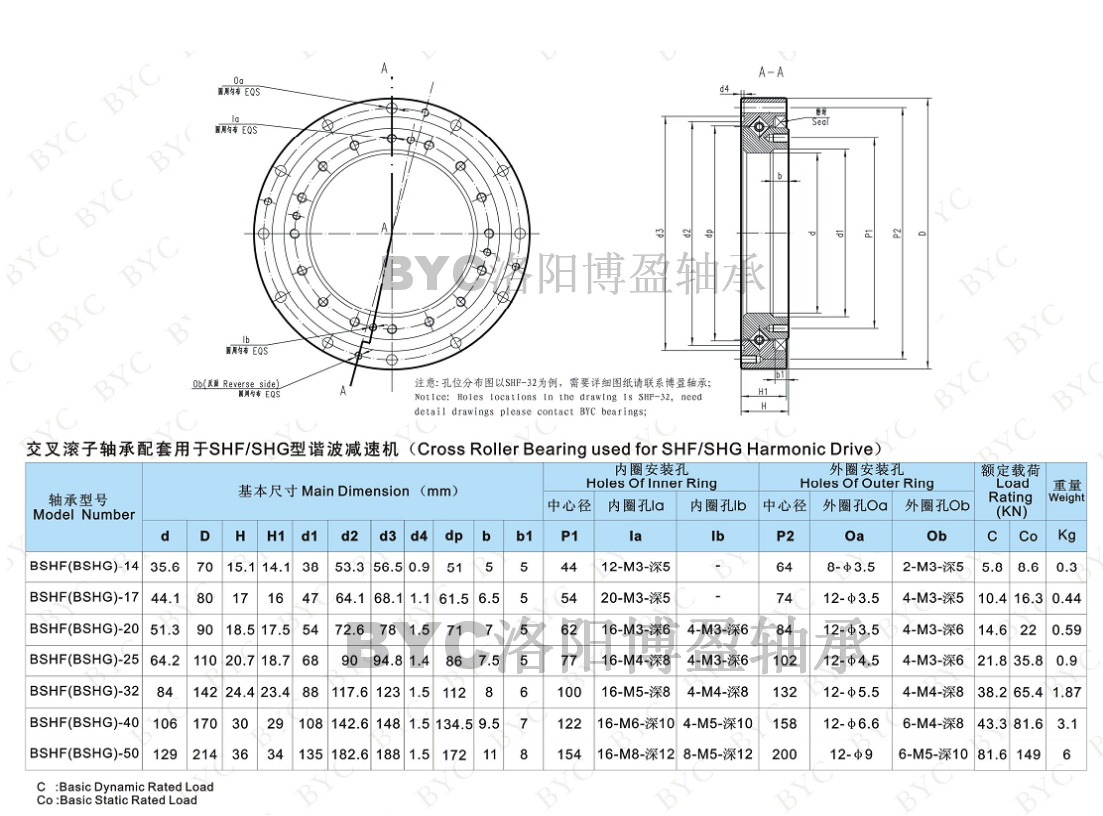

一、BSHF/BSHG系列交叉滚子轴承-参数表:

交叉滚子轴承

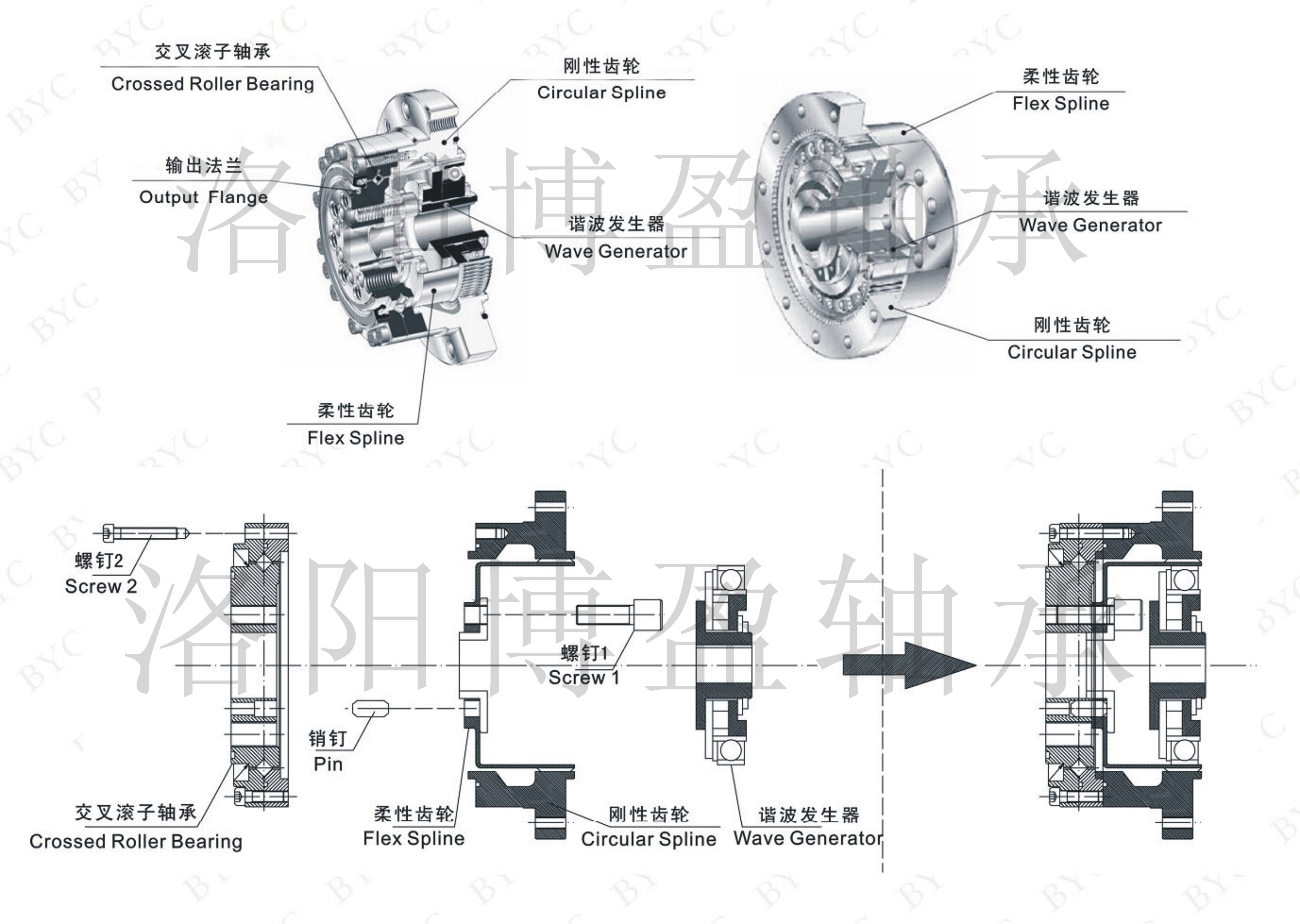

二、BCSF/BCSG系列交叉滚子轴承-安装图:

BCSF/BCSG型谐波减速机用交叉滚子轴承安装

三、BSHF/BSHG系列交叉滚子轴承-应用:

        BYC洛阳博盈轴承生产BCSF/BCSG/BSHF/BSHG型交叉滚子轴承,配套应用于CSF/CSG/SHF/SHG型谐波减速机,产品广泛应用于精密机器人,机械手臂,高精密机床、仪器等领域。

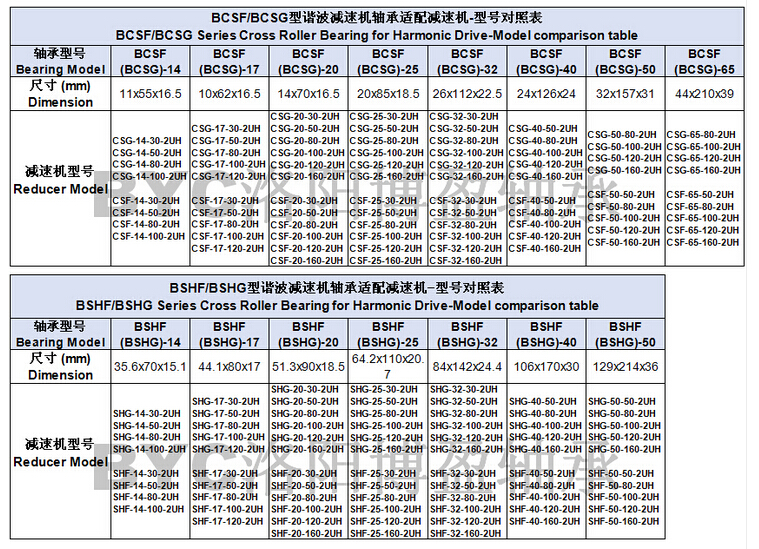

四、BSHF/BSHG/CSF/BCSG系列交叉滚子轴承-谐波减速机轴承对照表

谐波减速机轴承




      BYC洛阳博盈轴承     交叉滚子轴承    机器人轴承   谐波减速机轴承


【BYC博盈轴承  www.lybybearings.com  交叉滚子轴承&工业机器人轴承&谐波减速机轴承】
