BSHF-20 /BSHG-20 /CRU20-90十字交叉滚子轴承(51.3x90x18.5mm)用于SHF(SHG)-20-XX-2UH型谐波减速机

作者: 发布时间:2016-05-26 浏览次数:5944
打印 收藏 关闭
字体【
视力保护色

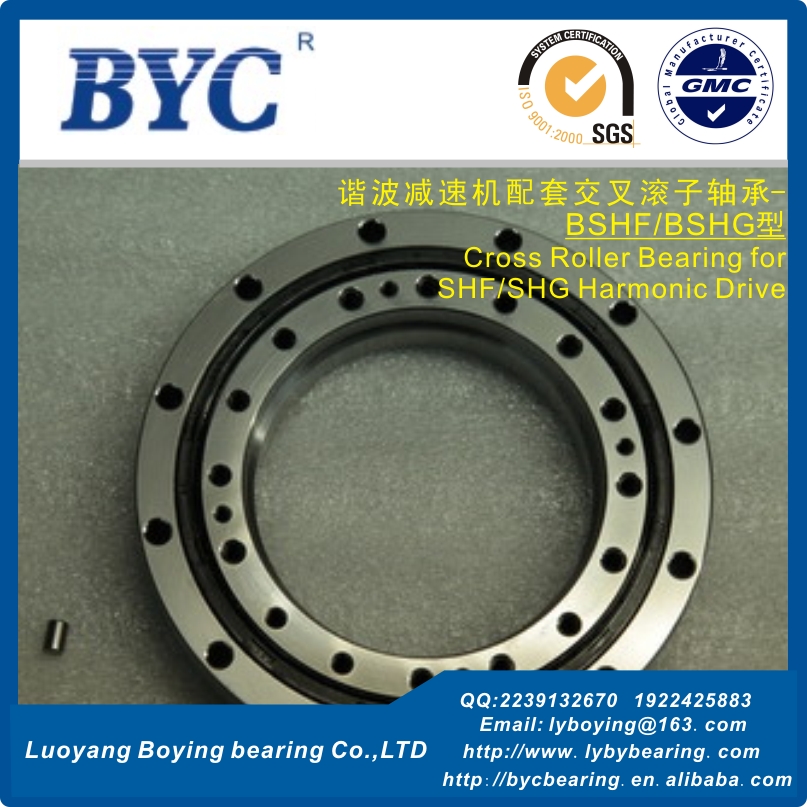

BSHF-20 /BSHG-20 /CRU20-90十字交叉滚子轴承(51.3x90x18.5mm)用于SHF(SHG)-20-XX-2UH型谐波减速机

BSHF-20 /BSHG-20 /CRU20-90十字交叉滚子轴承(51.3x90x18.5mm)用于SHF(SHG)-20-XX-2UH型谐波减速机
一、谐波减速机用十字交叉滚子轴承详细参数
品牌-BYC洛阳博盈轴承
型号-BSHF-20 /BSHG-20 /CRU20-90
内径(mm)-51.3
外径(mm)-90
宽度(mm)-18.5
重量(Kg)-0.59
材料-GCR15SiMn
精度等级-P5
润滑类型-脂润滑
应用领域-SHF/SHG型谐波减速机专用十字交叉轴承
承载方向-轴向径向多向承载
轴承结构-整体型交叉滚子轴承

二、谐波减速机用十字交叉滚子轴承系列参数(SHF/SHG型)
   谐波减速机配套交叉滚子轴承,根据其使用场合分为外圈分体、内圈整体(BCSF/BCSG系列)和外圈和内圈整体(BSHF/BSHG系列)两大类。滚动体为圆柱滚子,分布于互成90°垂直排列在V型滚道中。这种结构使得单个轴承就可以同时承受轴向载荷、径向载荷和倾覆力矩等各个方向的载荷,轴承具有很高的刚度、旋转精度以及复合承载能力;该类轴承外形紧凑,轴承自带有安装孔,便于客户直接安装,适合于各种不同类型的谐波减速机。
   BSHF/BSHG/CRU型型号列表:
BSHF-14 /BSHG-14 /CRU14-70   尺寸-35.6x70x15.1mm
BSHF-17 /BSHG-17 /CRU17-80   尺寸-44.1x80x17mm
BSHF-20 /BSHG-20 /CRU20-90   尺寸-51.3x90x18.5mm
BSHF-25 /BSHG-25 /CRU25-110  尺寸-64.2x110x20.7mm
BSHF-32 /BSHG-32 /CRU32-142  尺寸-84x142x24.4mm
BSHF-40 /BSHG-40 /CRU40-170  尺寸-106x170x30mm

BSHF-50 /BSHG-50 /CRU50-214  尺寸-129x214x36mm

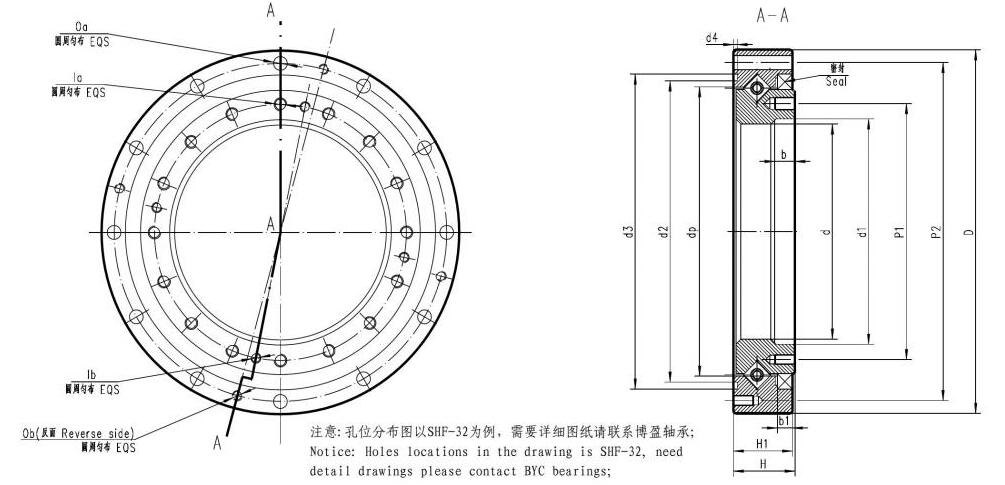

谐波减速机轴承

轴承型号
Model Number
基本尺寸 Main Dimension (mm)内圈安装孔
Holes Of Inner Ring
外圈安装孔
Holes Of Outer Ring
额定载荷
Load Rating
(KN)
重量
Weight
中心径内圈孔Ia内圈孔Ib中心径外圈孔Oa外圈孔Ob
博盈型号
BYC
Model
互换型号
Interchange
Model
dDHH1d1d2d3d4dpbb1P1IaIbP2OaObCCoKg
BSHF(BSHG)-14CRU14-7035.67015.114.13853.356.50.951554412-M3-深5-648-Φ3.52-M3-深55.88.60.3
BSHF(BSHG)-17CRU17-8044.18017164764.168.11.161.56.555420-M3-深5-7412-Φ3.54-M3-深510.416.30.44
BSHF(BSHG)-20CRU20-9051.39018.517.55472.6781.571756216-M3-深64-M3-深68412-Φ3.54-M3-深614.6220.59
BSHF(BSHG)-25CRU25-11064.211020.718.7689094.81.4867.557716-M4-深84-M3-深610212-Φ4.54-M3-深621.835.80.9
BSHF(BSHG)-32CRU32-1428414224.423.488117.61231.51128610016-M5-深84-M4-深813212-Φ5.54-M4-深838.265.41.87
BSHF(BSHG)-40CRU40-1701061703029108142.61481.5134.59.5712216-M6-深104-M5-深1015812-Φ6.66-M4-深843.381.63.1
BSHF(BSHG)-50CRU50-2141292143634135182.61881.517211815416-M8-深128-M5-深1220012-Φ96-M5-深1081.61496
